Objetivo

Vamos a transformar el tablero físicamente para que nos permita indicar nuestros movimientos (los del jugador humano) y Stockfish (el jugador de software) pueda hacer lo propio con los suyos. En esta primera versión de ChessPU, esto lo haremos mediante leds que señalán qué piezas hay que mover y adónde. En próximas versiones, la idea es que unos sensores magnéticos interpreten directamente los movimientos naturales del jugador humano.

Perforación y etiquetado

En cada uno de los escaques vamos a incrustar un led azul de 3 milímetros. Para ello, haremos una marca en cada una de las casillas exactamente en la misma posición que indicará el lugar donde perforaremos para introducir el led. Importante que la marca la hagamos cerca de uno de los laterales o en una esquina, de modo que al posar la pieza esta no tape completamente el led, o lo deje oculto al jugador por quedar la pieza delante.

Hay muchas formas de hacer esto. Yo he empleado una plantilla que viene con mi juego de brocas. He recurrido al agujero de la parte inderior izquierda para hacer una marca con rotulador.
Hay muchas formas de hacer esto. Yo he empleado una plantilla que viene con mi juego de brocas. He recurrido al agujero de la parte inderior izquierda para hacer una marca con rotulador.
Una vez tenemos marcadas todas las casillas, procederemos a perforar con una broca de 3 mm. Los leds encajarán perfectamente en estos agujeros.
Una vez tenemos marcadas todas las casillas, procederemos a perforar con una broca de 3 mm. Los leds encajarán perfectamente en estos agujeros.

Ahora, antes de seguir adelante, vamos a etiquetar cada uno de los escaques por su parte posterior. Lo haremos empleando la clásica notación algebraica.

Obteniendo algo como esto
Obteniendo algo como esto

Leds

Como comentamos arriba, vamos a incrustar en cada casilla un led azul de 3 milímetros, lo que hace un total de 64. Cada uno de ellos trabaja con un voltaje de entre 3.0 y 3.2 V, por lo que irá acompañado de una resistencia de 220 Ω dispuesta en serie con él.

(Pendiente explicar el VOLTAJE DE SALIDA DE LOS PINES Y EL MINICÁLCULO de la resistencia)

64 resistencias de 220 Ω
64 resistencias de 220 Ω
64 leds azules de 3 mm
64 leds azules de 3 mm

Dado que a cada binomio led-resistencia le tiene que llegar un cable de alimentación y otro de conexión a tierra, a poco que nos descuidemos, la parte posterior del tablero puede acabar hecha una maraña de cables inmanejable. Podemos ver hasta que extremo de descontrol puede llegar esta situación en esta entrada del blog que ilustra una de las formas que experimenté (y descarté) de cablear y conectar los 74HC595 (tema que se verá con detalle más adelante).

Para evitar este caos de cables y llegar de forma organizada a la parte posterior de cada casilla, podemos utilizar una cinta como la de la imagen que sigue. Tiene la ventaja de que se puede fijar fácilmente al tablero para ir separando hilos independientes hacia cada casilla.

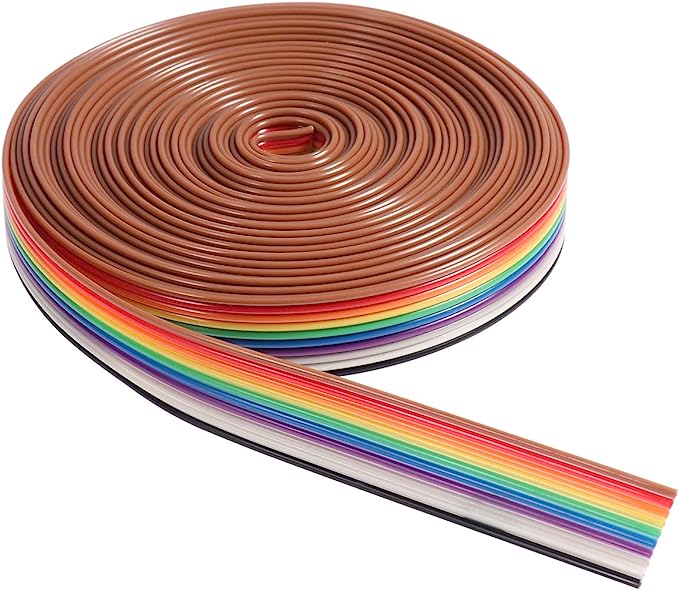

Cinta plana IDC de cable de arco iris 10 pines
Cinta plana IDC de cable de arco iris 10 pines

La idea es desplegar una cinta de cable por fila, tal y como se muestra aquí

Cinta plana IDC de cable pegada y con un hilos dirigido a cada casilla de su fila
Cinta plana IDC de cable pegada y con un hilos dirigido a cada casilla de su fila

para conseguir finalmente algo parecido a esto

Oranización del cableado en la parte posterior del tablero.
Oranización del cableado en la parte posterior del tablero.

De momento, olvídemos de las plaquitas rojas que se ven en la imagen. Esto lo abordaremos en su momento.
